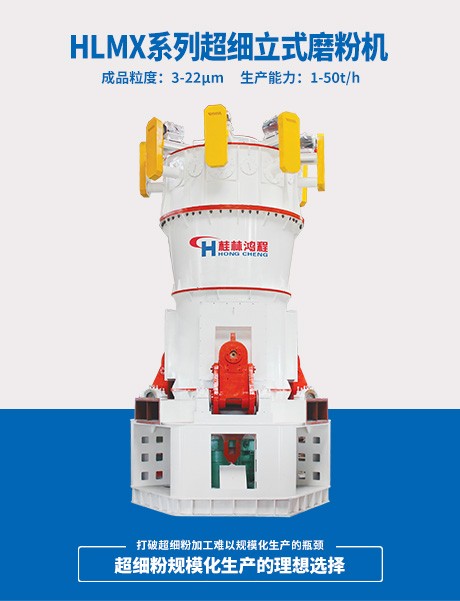

HLMX系列超細立式磨粉機

HLMX系列超細立式磨粉機

超細粉加工規模化生產的理想設備
HLMX系列超細立式磨粉機是桂林鴻程在HLM立式磨粉機的基礎上，開發的適合我國非金屬礦產業發展要求的大型超細立式磨粉設備，其中HLMX2800型超細立式磨是目前超大型超細粉磨裝備，已獲得市場成功應用，技術工藝成熟。可替代進口設備,是高效高產，環保節能的超細粉規模化生產的理想設備。
適用于碳酸鈣超細粉、石灰石、重晶石、方解石、高嶺土、石膏、葉臘石、石墨等非金屬礦超細粉磨加工。可為造紙、塑料、涂料、橡膠油墨,化工等行業提供高品質的填料和添加劑。

獲取產品報價

案例現場視頻

CASE VIDEOS

HLMX超細立式磨粉機介紹
HLMX超細立式磨粉機客戶現場

技術優勢及特點

ADVANTAGES AND CHARACTERISTICS

研磨選粉效率高
針對超細粉研磨而特別設計的輥套和襯板研磨曲線，更易形成料層，粉磨效率高，一次性粉磨成品率高。
自動化程度高
采用PLC全自動控制系統，并且可實現遠程控制，操作簡便，維修方便，減少人工成本。
高產節能
單機生產能力大，產量高達50t/h，相當于5臺以上微粉磨。可利用低谷電，生產相同細度等級產品比普通磨機節能30-50%，更高效節能。
產品質量穩定
物料在磨粉機內停留時間短，減少重復碾磨，成品含鐵量少，白度和純凈度高，產品顆粒形態均勻，粒度分布窄，切點小，流動性好，適應性強。
運維成本低
磨輥可用液壓裝置翻出機外，檢修作業方便。磨輥輥套能翻面使用，延長耐磨材料的使用壽命，磨耗低，磨輥、磨盤襯板采用特殊材質，使用壽命長。
可靠性高
采用磨輥限位裝置，避免磨機因斷料而產生的劇烈震動，采用新型磨輥密封裝置，密封可靠，且無需密封風機，進一步降低磨內氧含量，抑爆性能優異。
低噪環保
整個系統震動小，噪音低，采用整體密封負壓運行系統，氣箱脈沖除塵系統，無粉塵外溢，基本可實現無粉塵車間。
綜合投資成本低
集破碎、干燥、粉磨、分級、輸送于一體，工藝流程簡單，結構布局緊湊，占地面積小，僅為球磨50%，可露天布置，建筑成本低，直接降低投資費用。

設備參數

EQUIPMENT PARAMETERS

HLMX系列超細立磨主要技術參數(碳酸鈣)

型號	磨盤公稱直徑(mm)	入磨物料粒度(mm)	入磨物料水分(%)	成品細度	產量(t/h)	主機功率(KW)
HLMX600	600	＜10	≤5	5-22um(配二次分級系統3-5um)	1-6	55
HLMX880	880				2-8	160
HLMX1000	1000				3-12	200
HLMX1100	1100				4-14	250
HLMX1300	1300				5-16	280
HLMX1500	1500				7-18	355
HLMX1700	1700				8-20	400
HLMX1800	1800				9-22	450
HLMX2000	2000				10-25	560
HLMX2400	2400				20-40	800
HLMX2600	2600				25-45	1400
HLMX2800	2800				30-50	1800

HLMX1700超細立式磨粉機產品參數(碳酸鈣)

HLMX1700超細立式磨粉機產品參數(碳酸鈣)						二次分級
產量(t/h)	18-20	12-15	10-12	7-9	5.5-6	2-3.5	1.5-2
比表面積(cm2/g)	16000±500	16000±500	18000±500	18000±500	21000±500	23000±500	26000±500
325Mesh殘余量(%)	0	0	0	0	0	0	0
小于2μm含量(%)	24±2	30±2	36±2	43±2	50±2	60±2	80±2
累積重量d50粒徑(μm)	5.3	2.7	2.5	2.4	1.8	1.5	0.8
累積重量d97粒徑(μm)	22	15	12	10	8	5	3
最大粒徑切割點(μm)	34±2	24±2	20±2	16±2	12±2	8±2	6±2
真比重(t/m3)	2.7	2.7	2.7	2.7	2.7	2.7	2.7
假比重(g/cm3)	0.94	0.94	0.85	0.85	0.94	0.94	0.94
白度	＞98	＞98	＞98	＞98	＞98	＞99	＞99
水份(%)	0.2	0.2	0.2	0.2	0.2	0.2	0.2
PH值	9.5±0.5	9.5±0.5	9.5±0.5	9.5±0.5	9.5±0.5	9.5±0.5	9.5±0.5
燒失值	43.4	43.4	43.4	43.4	43.4	43.4	43.4
SiO2含量(%)	＜0.2	＜0.2	＜0.2	＜0.2	＜0.2	＜0.2	＜0.2
Fe含量(%)	＜0.02	＜0.02	＜0.02	＜0.02	＜0.02	＜0.02	＜0.02
CaCO3(%)	＞95	＞95	＞95	＞95	＞95	＞95	＞95
沉降體積 1 小時后(c.c)	34	34	42	42	50	60	70
Dop吸收量(c.c/100g)	與產品下游使用有關，與加助劑有關
測試方法	1.粒徑分布：以英國MALVERN公司Micro鐳射繞粒徑分析儀測定。 2.平均粒徑：有粒徑分布求得粒徑中間值。 3.比表面積：由平均粒轉換而來，單位1g粉末的相對面積。 4.325目殘留量：以濕式法將1000g的試樣放在325目篩網過濾，計算百分比。 5.假比重：放50g的試樣在100c.c有刻度的量筒中，從5cm高度落下150次后之測定值。 6.白度：與Mg0之白度比較(Mg0=100%)以日產c-300-3白度測定。 7.水分：JIS-K5101 100℃2小時。 8.PH值：以意大利CONSORT公司所生產的C231型PH值計測定。 9.燒失值：將試樣于1000℃溫度灼1小時之減量。 10.沉降體積：降15g試樣放100c.c的附栓量筒中，加水至100c.c激烈搖動后使其靜止1小時后測定其沉降體積(在20℃)。 11.吸油量：降100g試樣加入亞麻油滴定到飽和狀。

說明：產量與物料種類、物料成分、區域分布、原料顆粒大小相關，以上數據僅供參考。

設備工作原理

WORKING PRINCIPLE

電動機驅動減速機帶動磨盤轉動,物料由鎖風喂料設備送入旋轉的磨盤中心,在離心力作用下，物料進入粉磨道。磨棍不斷旋轉碾壓，物料因此受到擠壓、研磨和剪切作用而被粉碎。同時，熱風從圍繞磨盤的風環高速均勻向上噴出,粉磨后的物料被吹起及烘干，并隨風進入分級機,合格的細粉順利通過，由收塵設備收集下來即為產品,不合格的粗粉在分級機葉片作用下重新落至磨盤,與新喂入的物料一起重新粉磨，如此循環，完成粉磨作業全過程。

含二次分級的超細立磨系統：

由超細分級機、風機、除塵器、料倉、螺旋輸送機、管道等設備組成。配置二次風選的分級系統，分級機和風機采用變頻調速控制，選粉效率高;采用單頭和多頭選粉機，有效控制成品細度;成品細度范圍大，從3um到22um，高效獲得多種規格的合格產品。
